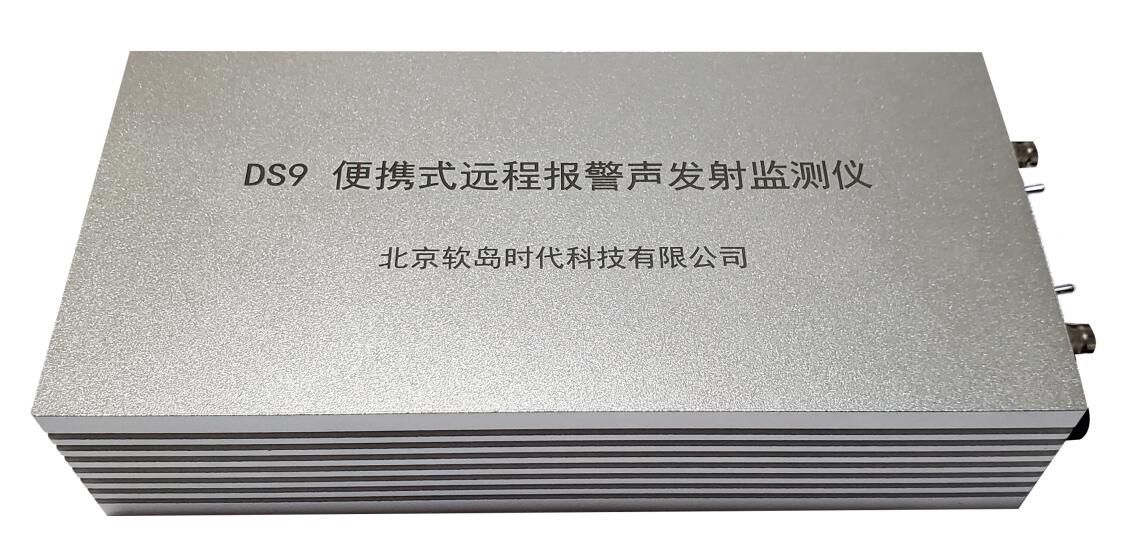

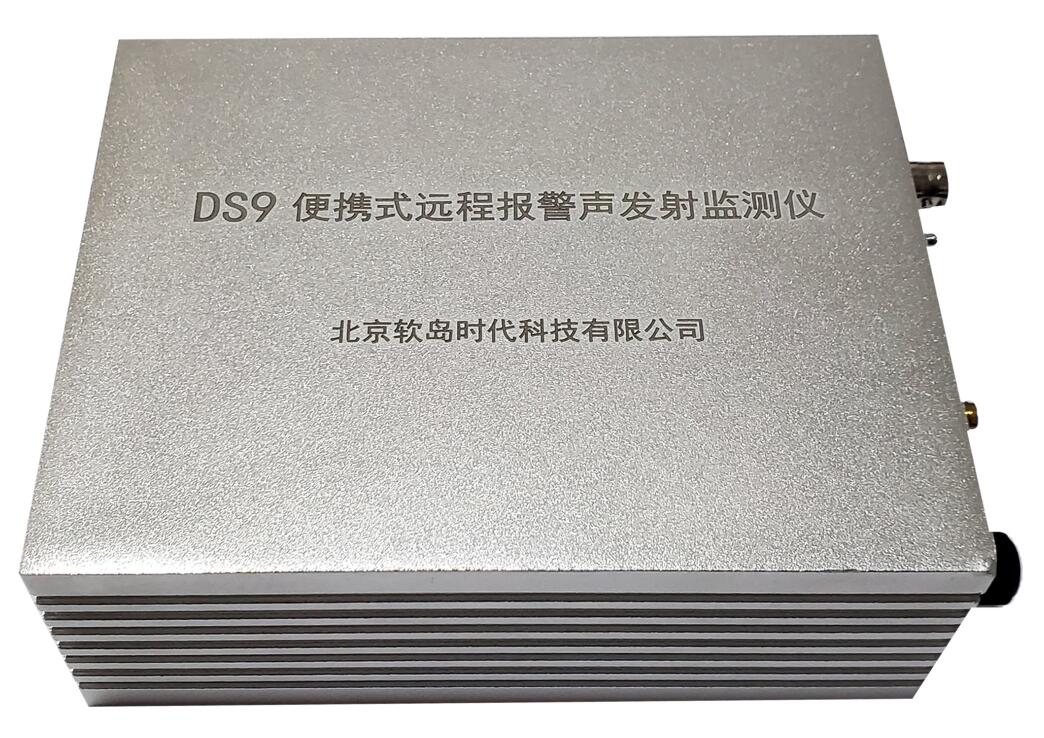

DS9系列 便携式远程报警声发射监测仪
DS9 便携式远程报警声发射监测仪
现场长期监测应用场景：桥梁、斜拉桥拉索、索道桥、隧道、边坡、滑坡、锚杆、矿山
 |
 |
|
| 一通道 | 二通道 |
一、产品简介：
1、产品规格：1通道、2通道。
2、产品类型：4G网模式、局域网模式、光纤模式。

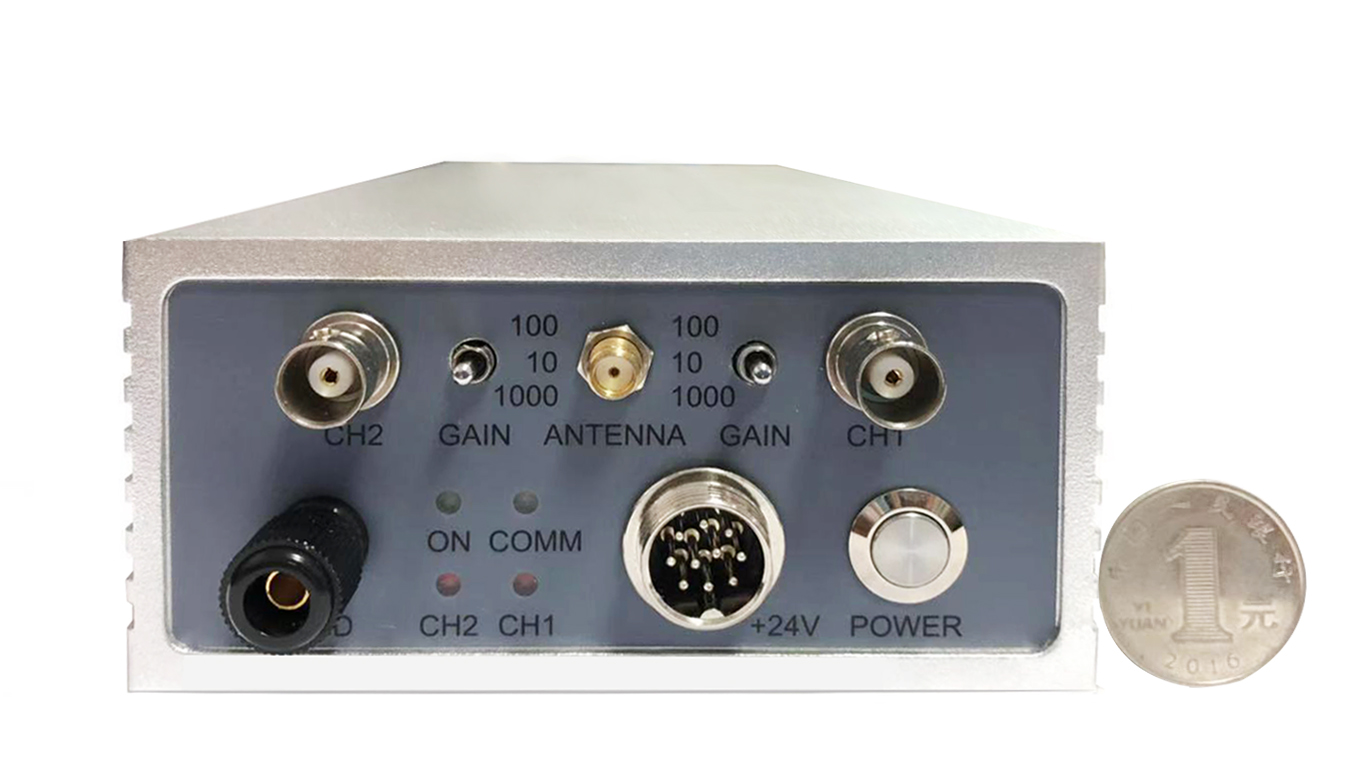

3、便携：主机高度近乎2个硬币直径。可轻松放到易损部位监测，可以不用连接电脑。
4、自检功能(2通道具备)：2个通道可以激发信号及接收信号，确保传感器耦合完好，没有松动。
5、远程报警：内部含有4G模块，有特征信号出现从网络上就可以看到报警信号。
6、监测时长：可长年累月进行监测，无人值守，有报警信号自动上传网络。
二、产品说明：
1、DS9声发射监测系统是一套基于国家通讯主干网，用于现场声发射监测的系统。
2、DS9监测仪(4G)与基站通讯。在4G信号广泛覆盖的区域，均可安装DS9声发射监测系统。
3、DS9监测仪安装简单，将监测仪和传感器安装好，再供电即可。现场可以使用220V交流电或使用太阳能电池供电。
4、监测仪安装完毕后，客户可以通过电脑，远程实现对DS9监测仪的各种设置。
5、监测仪开始运行后，客户电脑可以实时接收现场的声发射数据（参数、波形）。
6、监测仪发送的声发射参数全部在云服务器进行备份，也就是用户关闭电脑，声发射参数会自动保存到云服务器，用户开机后，可以浏览云服务器上的参数，可以全部或指定时间段下载。声发射波形由于数据量大，不在云服务器上备份。
7、接收到的声发射参数、波形，可以使用DS9AE声发射监测系统分析软件进行分析、处理。
8、声发射参数、波形，可以方便的导出，以便客户可以使用其他软件进行分析。

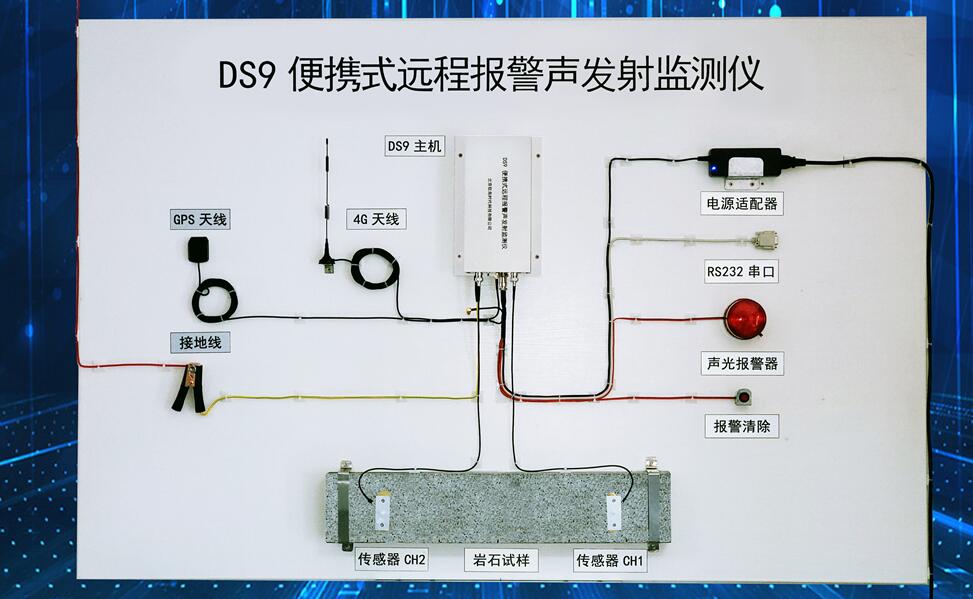

展板仪器连接图：

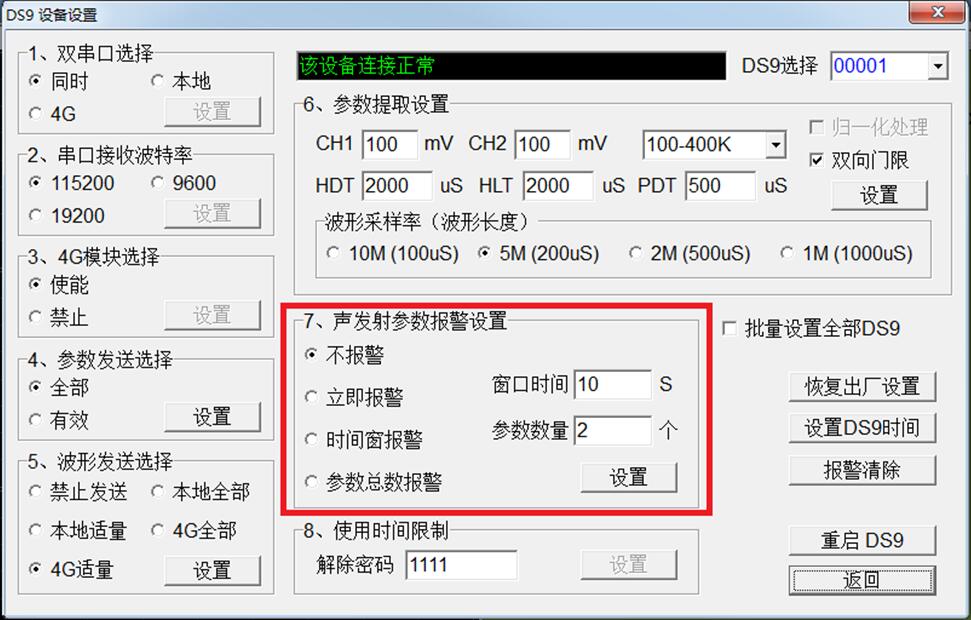

报警功能：
三、系统介绍（3种模式，以下分别介绍）

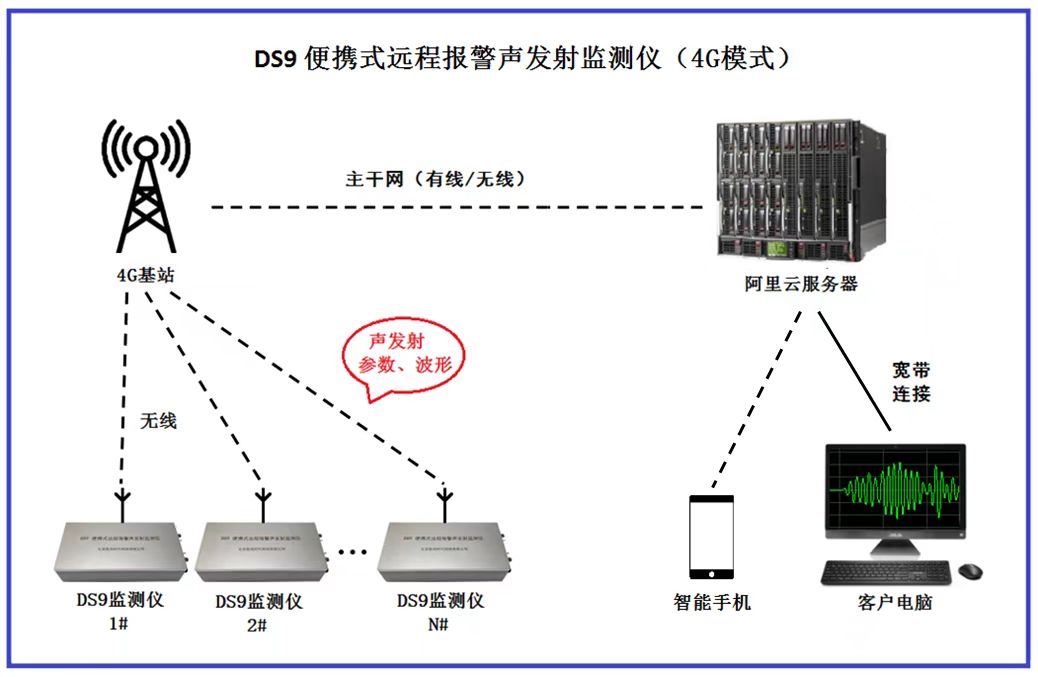

（一）4G网模式

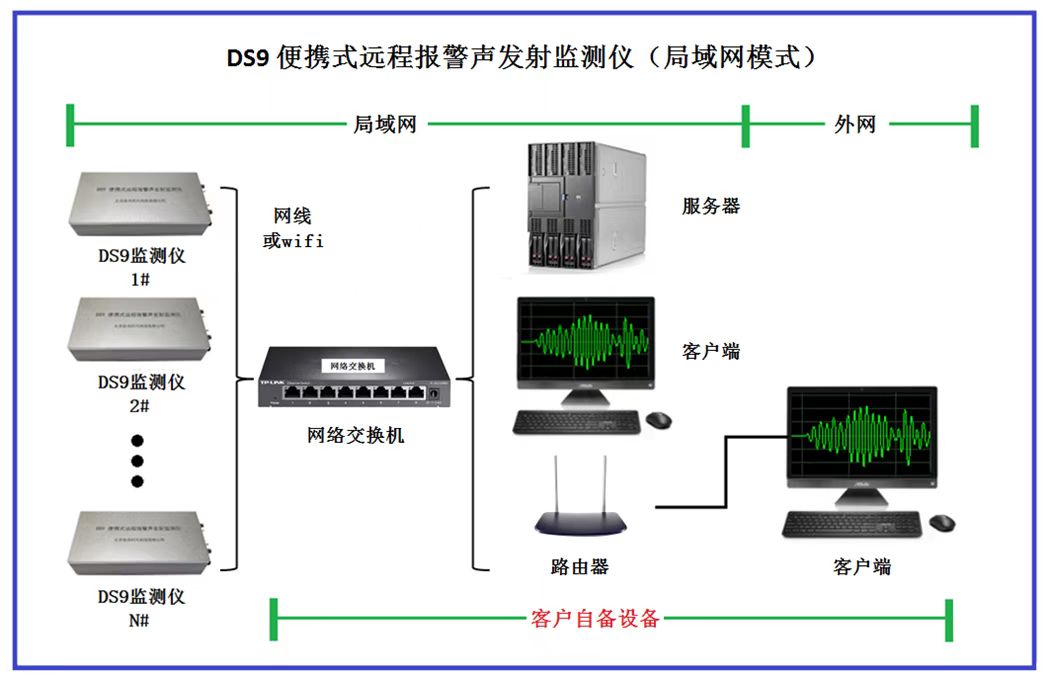

（二）局域网模式

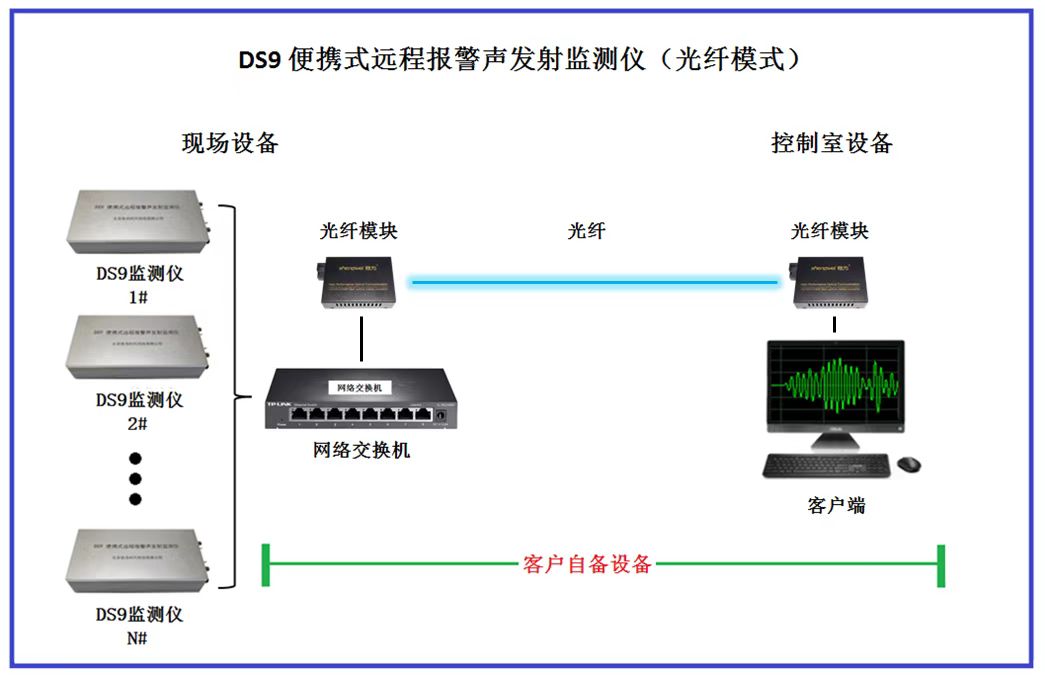

（三）光纤模式
四、技术指标：
型号 |
DS9-2W |
|||
规格 |
4G网 |
局域网 |
Wifi |
|
通道数 |
1通道 |
2通道 |
||
波形（1024点） |
有 |
|||
参数 |
有 |
|||
串口波形（1024点） |
有 |
|||
串口参数 |
有 |
|||
参数采样率 |
10M（不可调整） |
|||
串行口数据传输 |
内置 |
|||
波形采样率 |
10M（100uS）、5M（200uS）、2M（500uS）、1M（1000uS） |
|||
AD转换精度 |
16bit |
|||
AD转换非线性误差 |
±0.5LSB |
|||
硬件滤波器 |
多档软件设置 |
|||
放大器增益 |
20/ 40/ 60 三档可调 |
|||
AST功能 |
有 |
|||
报警条件设置 |
用户自定义，可实时更新 |
|||
本地报警输出 |
一组继电器接点 |
|||
本地报警解除 |
外部开关信号输入 |
|||
传感器信号输入方式 |
单端信号 |
|||
供电电源 |
DC-24V 0.25A 6W |
|||
使用环境 |
-10℃～60℃ |
|||
外形尺寸 |
24cm*11.5cm*6cm |
|||
主机重量 |
1.5kg |
|||
五、现场监测案例

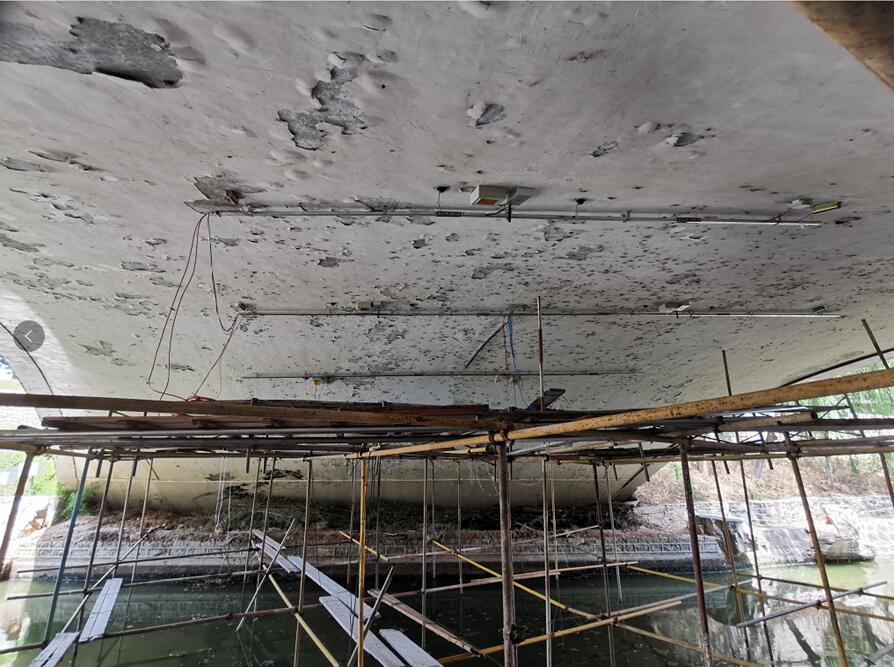

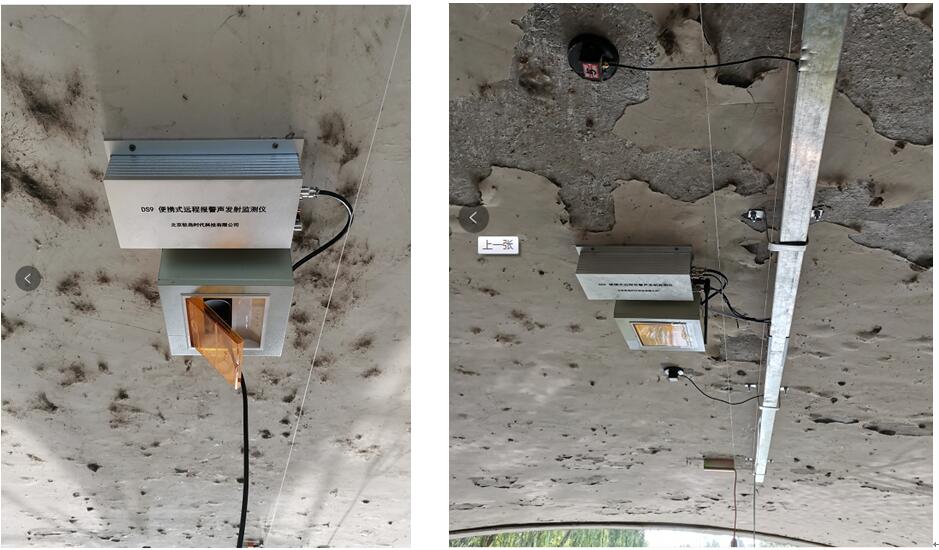

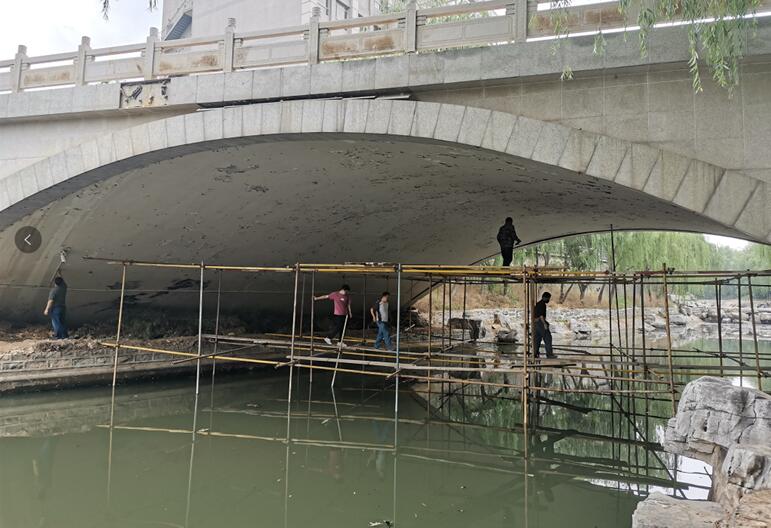

济南大学--桥梁监测2020.06.05
